| 600噸水穩拌合站設備系統特征 |
|
| 作者：一公司 文章來源：拌和站網 點擊數： 更新時間：2025/4/29 9:33:12 |
600噸水穩拌合站適用于多種配比,多種材料的穩定材料集中廠拌,其配料機采用變頻調速技術，能穩定連續地配給石子、砂礫、土壤、粉煤灰等多種基礎材料，既提高了配料速度和穩定性，又能準確地控制配料量，滿足了公路建設施工規范的要求。全套設備的功能模塊采用移動式設計，占地面積小，安裝快捷，操作簡便易行。其雙電機雙臥軸強制連續式攪拌機，設計合理、攪拌均勻。水穩拌合站設備具有以下特點：
(一)攪拌系統：
1.攪拌機軸承座與攪拌缸體脫離，無污物滲入之憂，雙電機驅動，動力強勁效率高。
2.框架式底盤，強度大，安放牢固，不振動穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。出料口加裝推料裝置，使出料順暢，同時還有清理缸體功能。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.采用無襯板技術，無需更換襯板，使用維護成本低.
6.經過優化后的攪拌缸體橫截面和攪拌葉槳線速度，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，避免了離析現象的產生。
(二)配料計量系統:
1.采用“皮帶秤”骨料計量、“螺旋電子秤”粉料計量，穩定準確度高。
2.采用獨特的信號傳輸降噪措施，提高了過程控制的準確性。
3.粉料系統采用的粉料大口螺旋給料機避免受潮易堵塞現象，使粉塵計量穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制。
(三)系統的安全保護：
1.系統操作采用手動/自動的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，性能得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全性得到進一步提升。
600噸水穩拌合站設備產品各部分特點鮮明，優勢明顯。具體體現為：
1.攪拌缸：攪拌有效長度大，雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上外置軸承座，穩定性、密封性佳，降低了保養工作量。
2.配料皮帶秤：采用成本相對較高的裙邊皮帶，較平皮帶加擋料板的皮帶機結構擋料效果好、耐用。機架結構嚴謹，通用性高。電腦皮帶秤傳動部分有多種形式可選，采用變頻器調速控制。

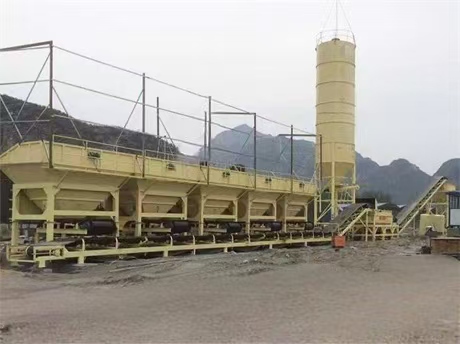

3.骨料倉：斗容量大，上料斗加寬易于生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：皮帶加寬，用料扎實，采用大型槽鋼或角鐵骨架焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量大儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：新一代粉供系統，采用大口變頻螺旋輸送機與氣動破拱器，無水泥卡堵，有效的解決了因水泥卡堵造成的供料不勻現象。
7.水泥倉：采用長錐體，大出料口結構，有效解決了水泥起拱現象。
8.控制系統：采用計算機及變頻器，計量控制儀表，各路獨立計量，獨立控制；采用無級變頻調速，調速性能穩定，故障率低，便于維修和選用配件備品。電氣部分采用通用電氣元件，配套及時方便。
9.多種供水結構型式可供選擇。
10.控制室采用鋼骨架彩板保溫結構，配備品冷暖空調，操作舒適，寬敞明亮。

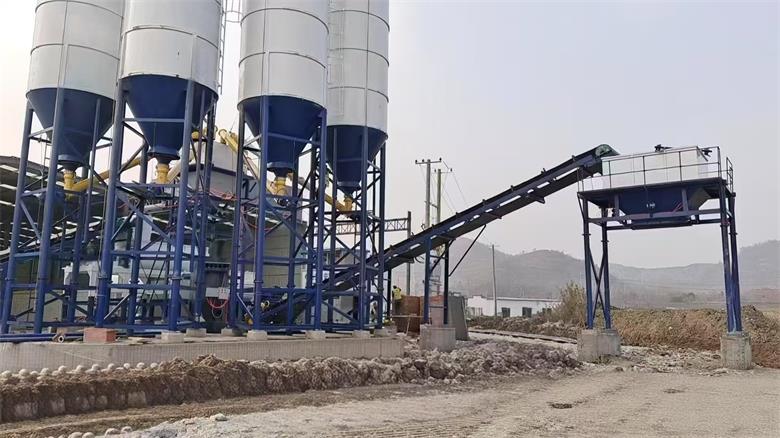

600噸水穩拌合站二次攪拌設備包括由集料倉、主送料皮帶、粉料倉、儲水罐、成品攪拌缸、成品輸送皮帶、成品料倉和操作室構成的。在傳統的單機穩定土拌合設備，將成品攪拌缸、成品輸送皮帶及成品料倉縱向前移，在空出的位置安裝一個干料攪拌機和半成品輸送皮帶，干料攪拌缸進料口與主送料皮帶連接，出料口通過半成品輸送皮帶與成品攪拌機的進料口連接，形成雙機兩級串聯攪拌模式。另一種模式是采用兩個攪拌機疊加的方法，具有結構緊湊，占地面積小等特點。
水穩料二次拌合設備適用各種無機結合穩定材料的拌合生產，尤其適合低劑量抗裂型水泥穩定礫石（碎石）混合料的拌合，使其強度均勻、抗離析，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。
通過采用水穩穩定土雙拌鍋兩級拌合設備生產水泥穩定砂礫混合料基層試驗段攤鋪施工，可以使穩定土結合料更好的裹覆礫石和減少鋪筑時的離析，減少水泥用量（設計水泥劑量4.5%，雙機攪拌水泥劑量4.0%），減少水穩干縮開裂，綜合提高水泥穩定礫石混合料的使用性能。混合料均勻顏色一致，能較好的碾壓成型，減輕輔助工人的工作量，水穩基層的平整度控制效果較為明顯，更有效的保證了水穩基層的工程質量。
600噸水穩拌合站皮帶秤的標定方法：
將調速控制器上的“自動/手動”開關置手動位置，速度給定電位器調至小，打開主機電源和調速控制器電源預熱十五分鐘，起動皮帶秤，調整調速控制器上速度給定電位器使皮帶運轉（轉速400-500轉/分）按要求測試好零點。按F3鍵，把光標移動到需要標定的那一路K值前邊，再按F5鍵，同時在運行的皮帶上放上已知重量的砝碼后沙袋數個（累計重量大于100KG以上），待砝碼或沙袋從皮帶上走完以后，按Enter鍵，這時該路流量處顯示砝碼或沙袋的累計值，然后把砝碼或沙袋的實際重量送入K值處，按Enter鍵，該路K值由微機計算出新K值，用同樣的方法標定2-3次，直到累計流量與實際流量相等為止，其它各路標定方法同上。
|
|
|
